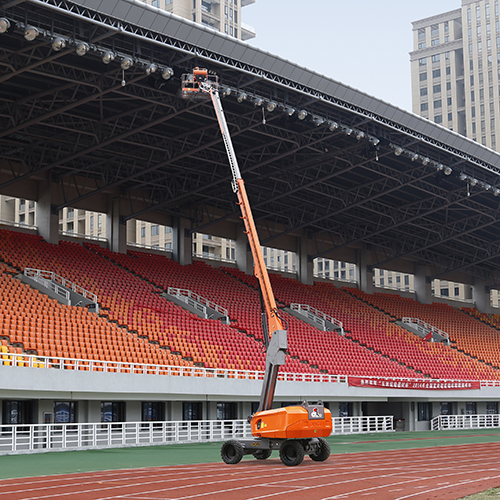

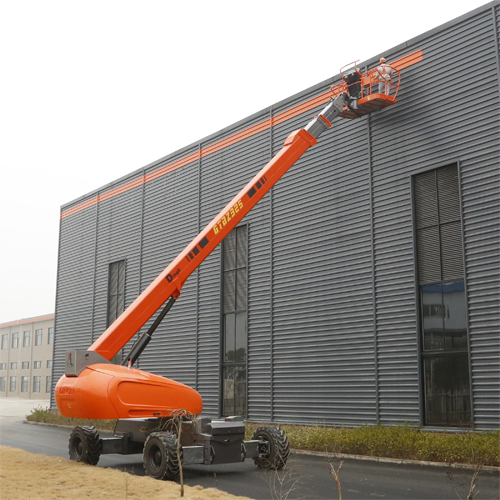

自行走直臂桥式高空作业平台
主要规格
● 工作高度：20.30m
● 最大允许载货：900kg
● 最大水平伸距－支腿展开：12.10m
重要特色
● 四轮驱动，四轮转向使其具备灵活的机动性
● 自动调平平台
● 自动延伸支腿
● 车架调平系统
产品参数表：
| 型号 | GTBZ43 | GTBZ42S | GTBZ40S | GTBZ38S | GTBZ36S | GTBZ34S | GTBZ32S |
| 最大工作高度(负载未受限) | 43.00m | 42.00m | 40.00m | 38.00m | 36.00m | 34.00m | 32.00m |
| 最大工作高度(负载受限) | 40.00m | 39.00m | 37.00m | 35.00m | 33.00m | 31.00m | 29.00m |
| 最大平台高度(负载未受限) | 41.00m | 40.00m | 38.00m | 36.00m | 34.00m | 32.00m | 30.00m |
| 最大平台高度(负载受限) | 38.00m | 37.00m | 35.00m | 33.00m | 31.00m | 29.00m | 27.00m |
| 最大水平伸距(负载未受限) | 24.00m | 24.00m | 22.00m | 24.00m | 22.00m | 22.00m | 21.00m |
| 最大水平伸距(负载受限) | 21.00m | 21.00m | 19.00m | 21.00m | 19.00m | 19.00m | 18.00m |
| 最大下探深度 | 3.00m | 3.00m | 1.10m | 3.00m | 1.10m | 3.00m | 1.10m |
| 整机长度(收拢状态) | 15.88m | 15.24m | 14.04m | 14.04m | 12.85m | 14.53m | 13.34m |
| 整机长度(运输状态) | 13.12m | 12.92m | 14.04m | 11.74m | 12.85m | 12.23m | 13.34m |
| 整机宽度(轮轴收拢状态) | 2.50m | 2.50m | 2.50m | 2.50m | 2.50m | 2.50m | 2.50m |
| 整机宽度(轮轴伸展状态) | 3.80m | 3.80m | 3.80m | 3.80m | 3.80m | 3.80m | 3.80m |
| 整机高度 | 3.07m | 3.07m | 3.07m | 3.07m | 3.07m | 3.05m | 3.05m |
| 工作平台尺寸(长×宽) | 2.40m×0.90m | 2.40×0.90m | 2.40×0.90m | 2.40×0.90m | 2.40×0.90m | 2.40×0.90m | 2.40×0.90m |
| 最小离地间隙 | 0.32m | 0.32m | 0.32m | 0.32m | 0.32m | 0.32m | 0.32m |
| 轴距 | 3.80m | 3.80m | 3.80m | 3.80m | 3.80m | 3.80m | 3.80m |
| 安全工作载荷(未限制) | 230kg | 230kg | 340kg | 230kg | 340kg | 230kg | 340kg |
| 安全工作载荷(限制负载) | 450kg | 450kg | 450kg | 450kg | 450kg | 450kg | 450kg |
| 转台尾摆(收拢状态) | 1.95m | 1.95m | 1.95m | 1.95m | 1.95m | 1.95m | 1.95m |
| 转台尾摆(轮轴伸展) | 1.30m | 1.30m | 1.30m | 1.30m | 1.30m | 1.30m | 1.30m |
| 最小转弯半径-轮轴收拢状态(内轮/外轮) | 4.18/5.15m | 4.18/5.15m | 4.18/5.15m | 4.18/5.15m | 4.18/5.15m | 4.18m/5.15m | 4.18m/5.15m |
| 最小转弯半径-轮轴伸展状态(内轮/外轮) | 2.37/3.78m | 2.37m/3.78m | 2.37m/3.78m | 2.37/3.78m | 2.37/3.78m | 2.37m/3.78m | 2.37m/3.78m |
| 转台回转角度 | 360°连续 | 360°连续 | 360°连续 | 360°连续 | 360°连续 | 360°连续 | 360°连续 |
| 平台摆动角度 | ±90° | ±90° | ±90° | ±90° | ±90° | ±90° | ±90° |
| 小臂变幅角度 | +70°/-60° | +70°/-60° | - | +70°/-60° | - | +70°/-60° | - |
| 行驶速度(收拢状态) | 5.1km/h | 5.1km/h | 5.1km/h | 5.1km/h | 5.1km/h | 5.1km/h | 5.1km/h |
| 行驶速度(工作状态) | ≤1.1km/h | ≤1.1km/h | ≤1.1km/h | ≤1.1km/h | ≤1.1km/h | ≤1.1km/h | ≤1.1km/h |
| 最大爬坡能力 | 40% | 40% | 40% | 40% | 40% | 40% | 40% |
| 最大允许工作角度 | 5° | 5° | 5° | 5° | 5° | 5° | 5° |
| 轮胎 | 445/65-22.5 | 445/65-22.5 | 445/65-22.5 | 445/65-22.5 | 445/65-22.5 | 385/65-22.5 | 385/65-22.5 |
